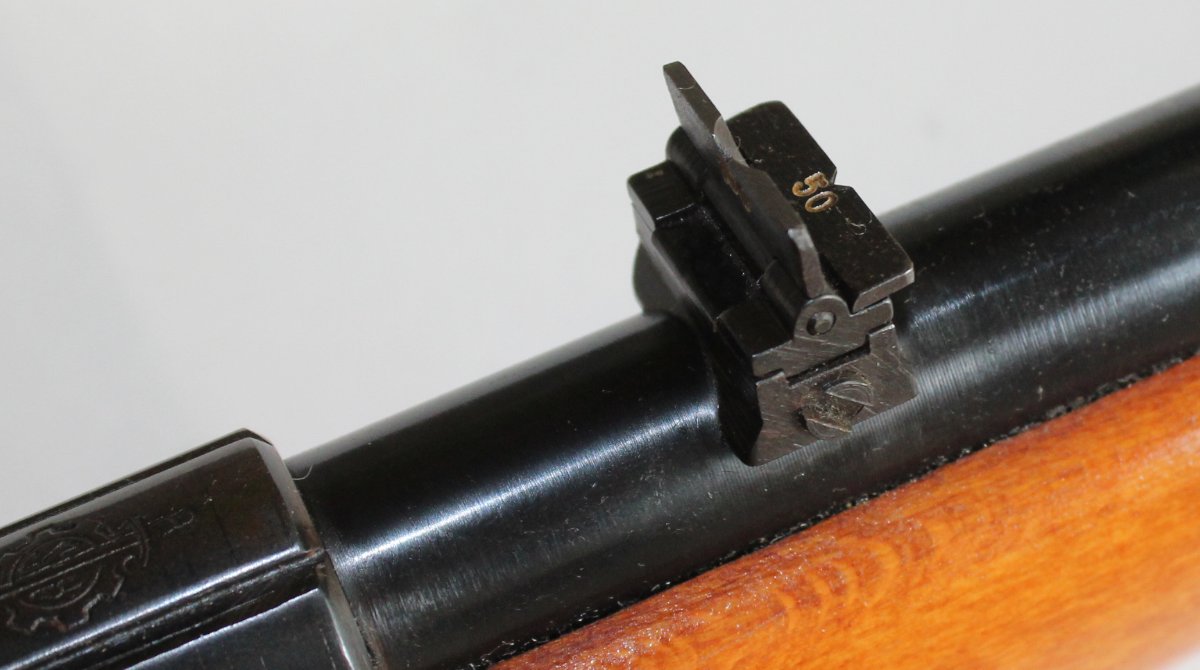

C. Elementos que componen el mecanismo del alza

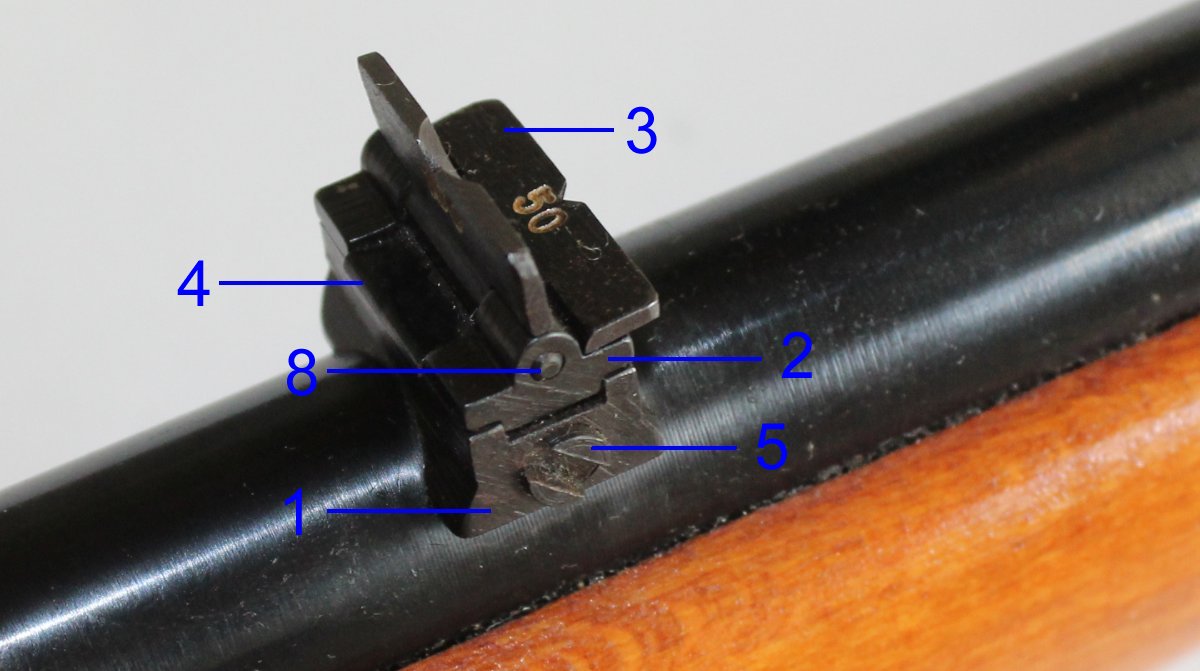

El mecanismo del alza está compuesto por 8 piezas:
1. Pie de alza
2. Suplemento del pie de alza
3. Alza de librillo
4. Muelle de lámina del alza
5. Husillo de regulación en deriva
6. Muelle helicoidal del suplemento del pie de alza
7. Arandela elástica de retención del husillo
8. Pasador del alza
.
Vista lateral derecha
|
Vista lateral izquierda
|

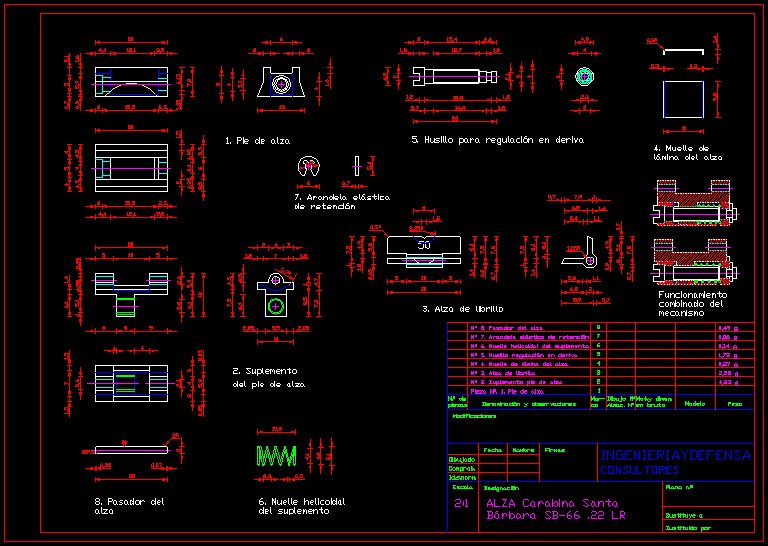

Plano de despiece, DINA-3, escala 2:1
|

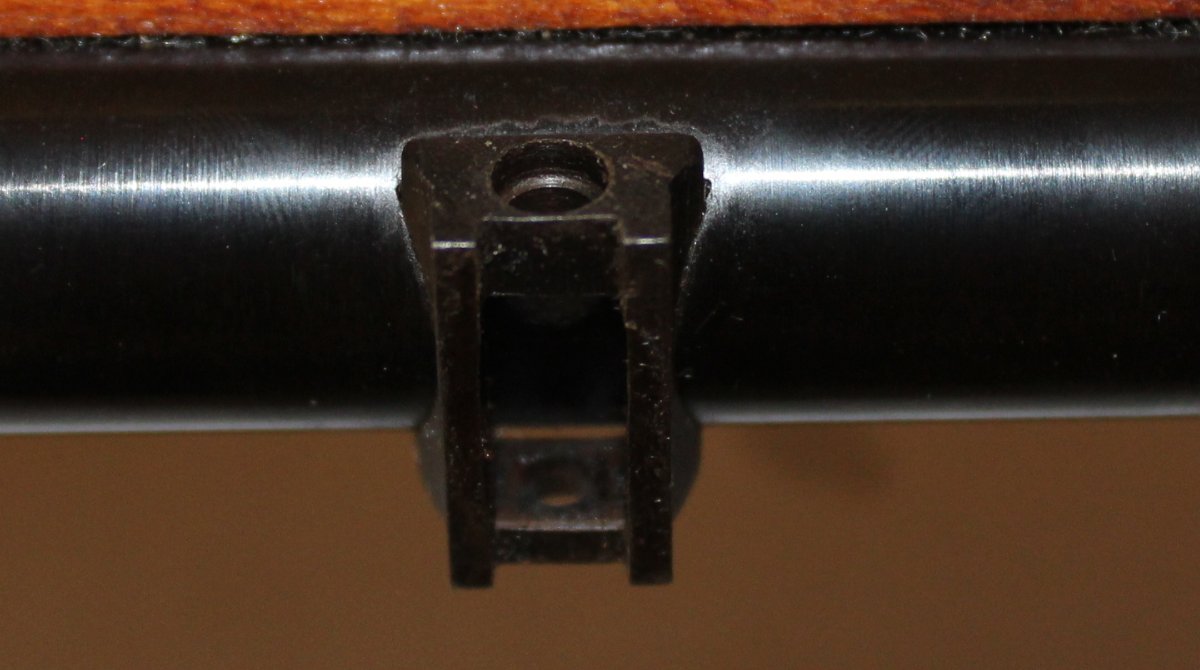

1. Pie de alza
|

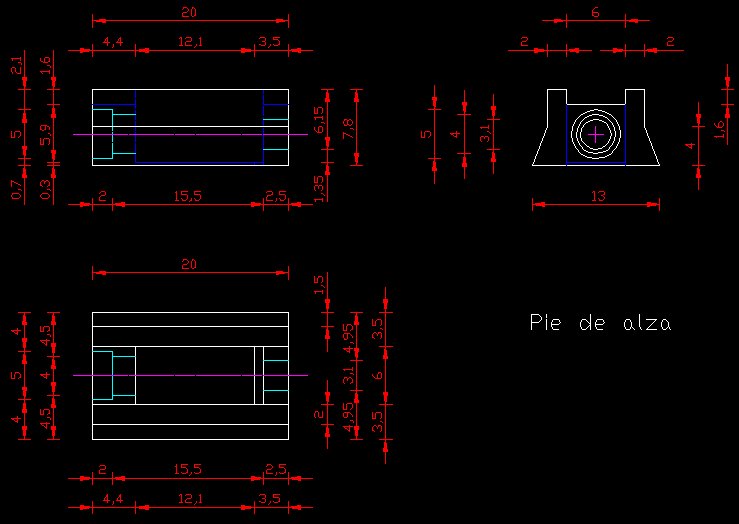

Vista frontal, lateral y planta del pie de alza. Medidas en milímetros
|

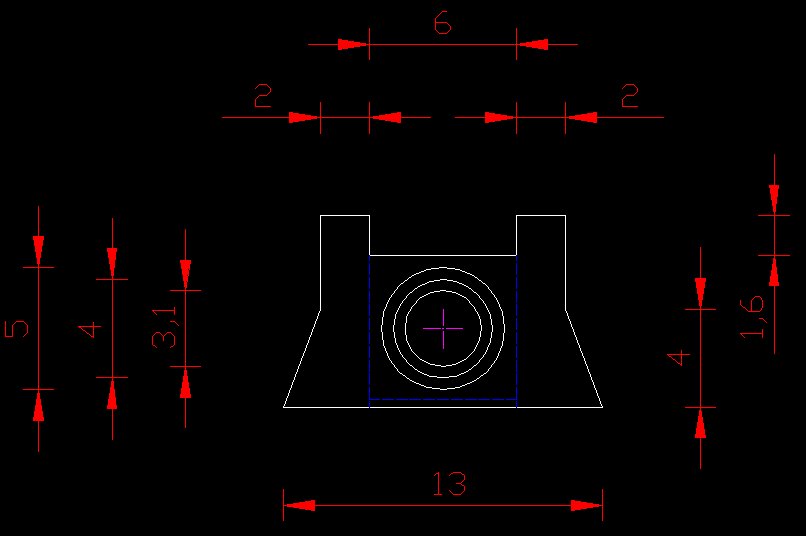

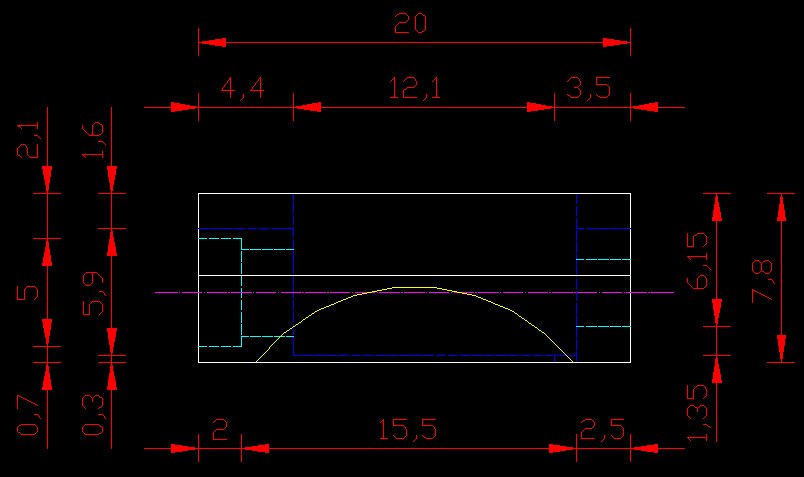

Vista frontal. La línea amarilla no forma parte de la pieza, indica el borde del tubo-cañón. La distancia entre el
borde del tubo y la base del pie es de 3,5 mm
|

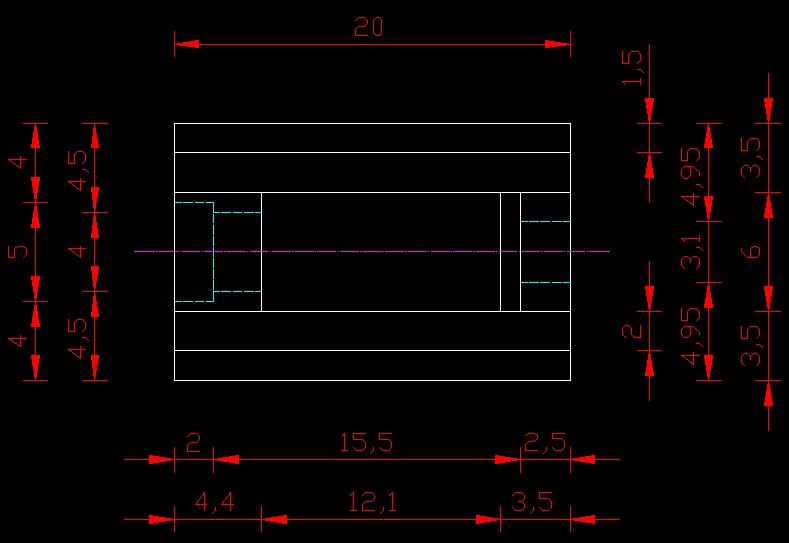

Vista en planta
|
Vista lateral
|

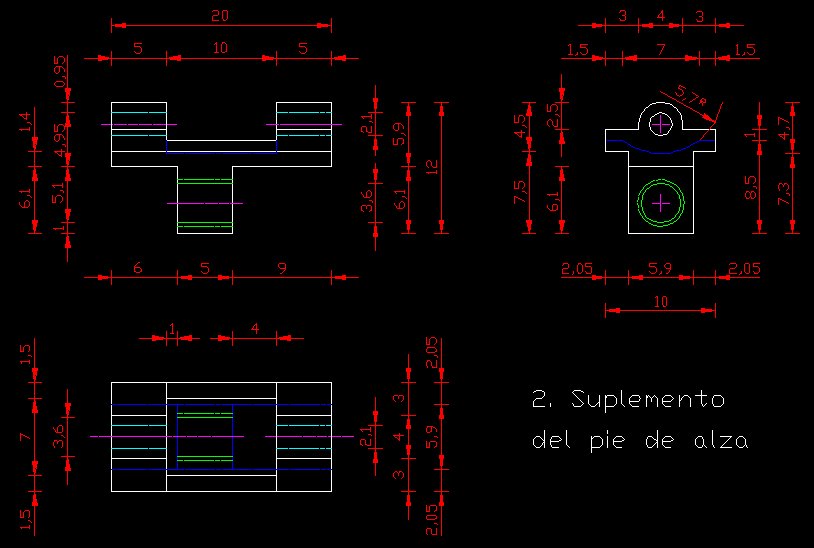

2. Suplemento del pie de alza

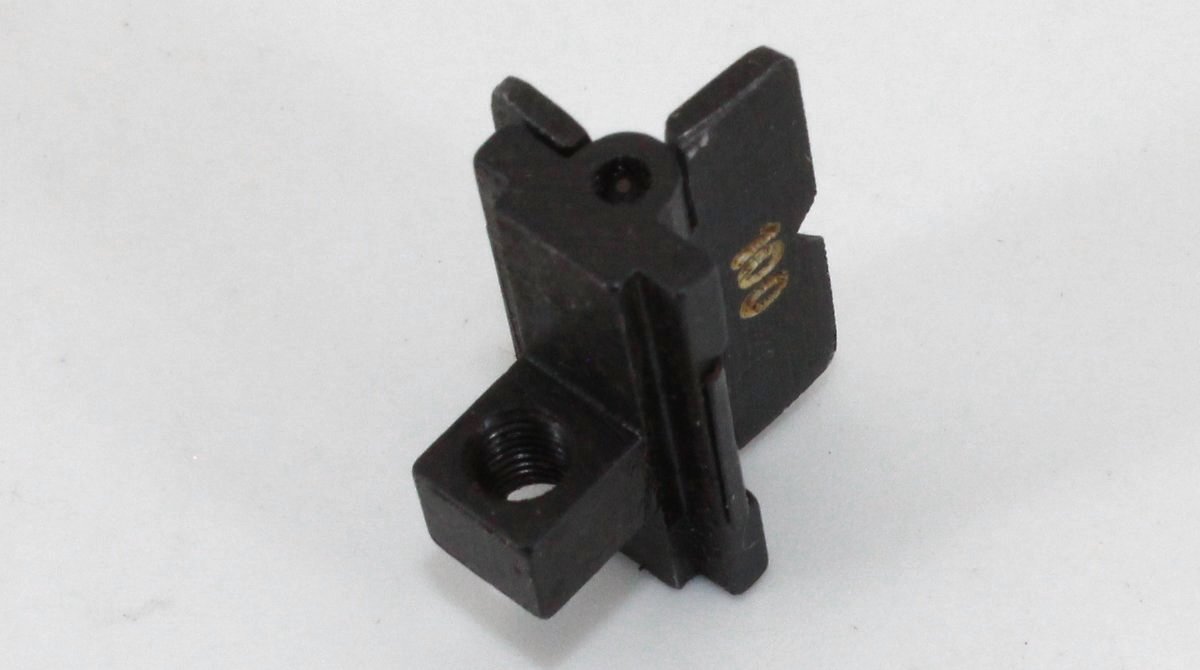

En la fotografía se aprecia: la parte inferior del suplemento de pie de alza, muelle de lámina del alza, alza y pasador
del alza. La parte inferior va roscada y en ella actúa el husillo para desplazar el conjunto lateralmente y ajustar el
disparo en deriva.
|
|
|

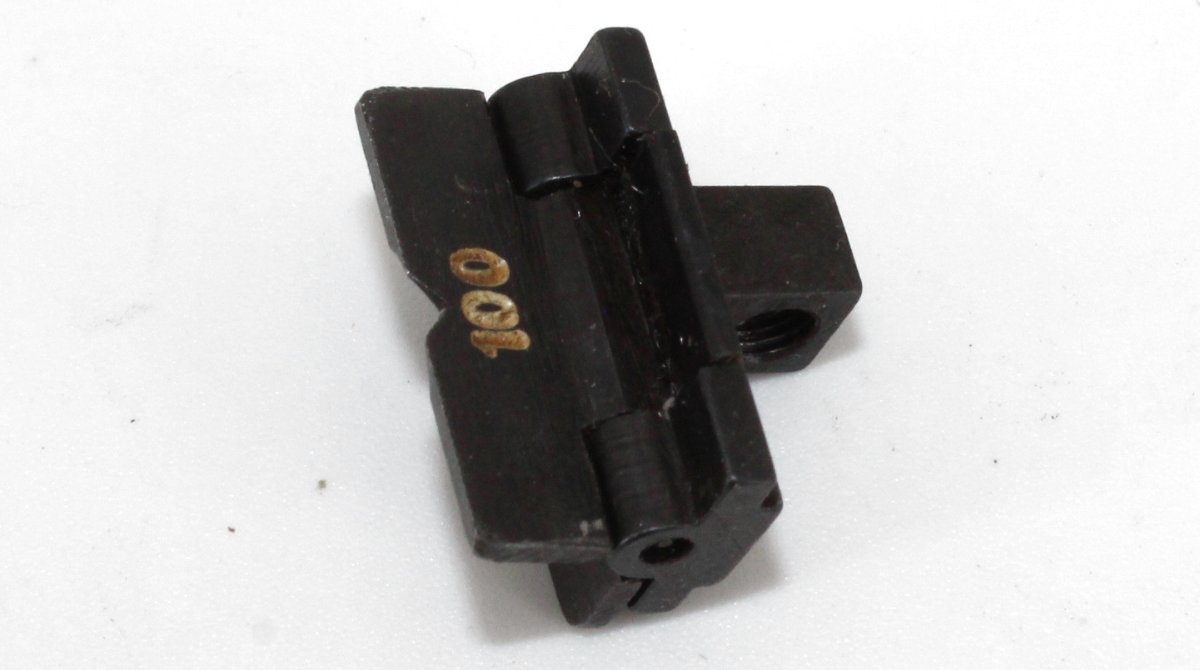

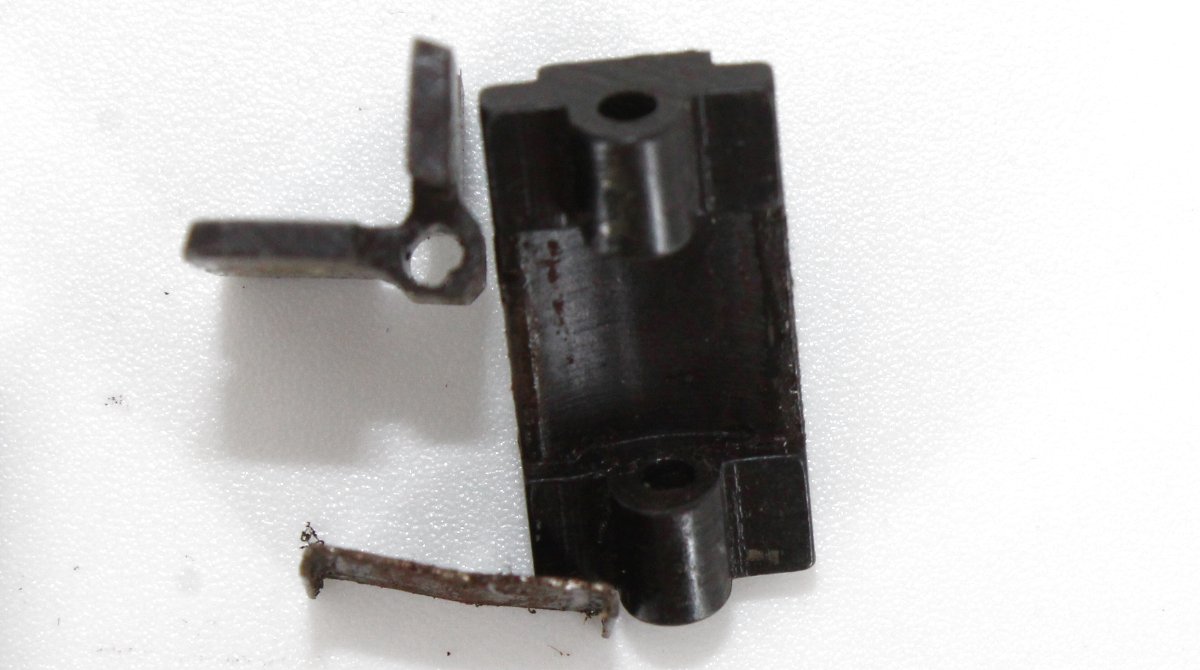

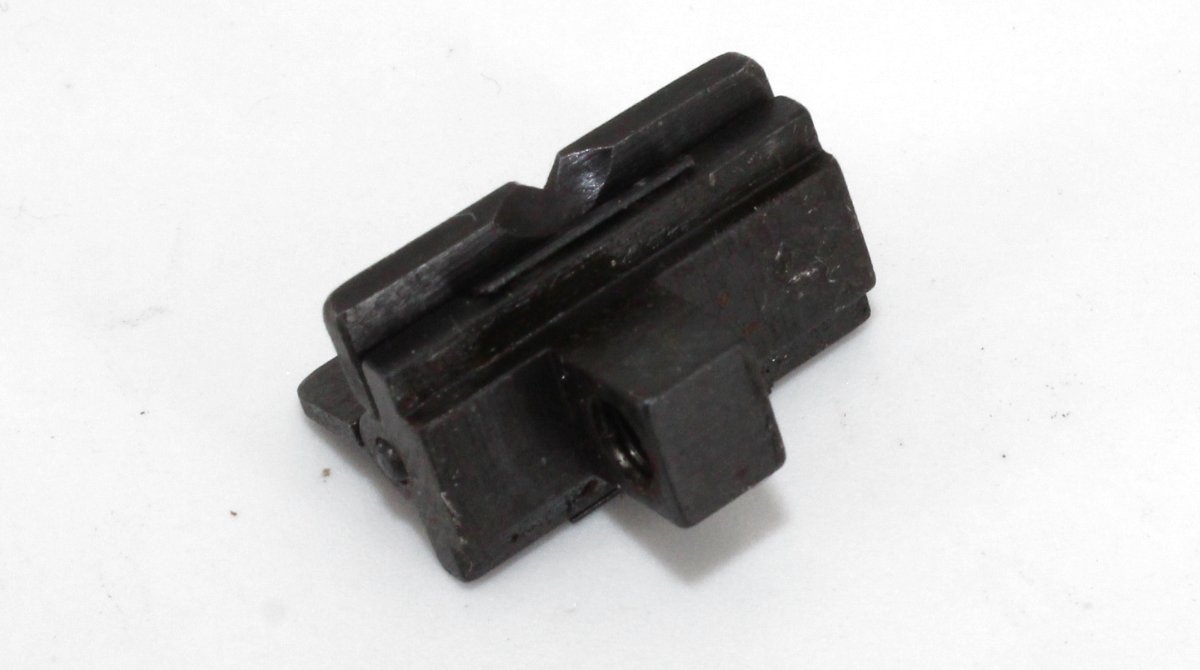

En la fotografía anterior: parte superior del suplemento del pie de alza, se puede ver el muelle de lámina –ligeramente cedido–,
la parte cóncava en la que hace juego el eje del alza, y el alza.
|
|

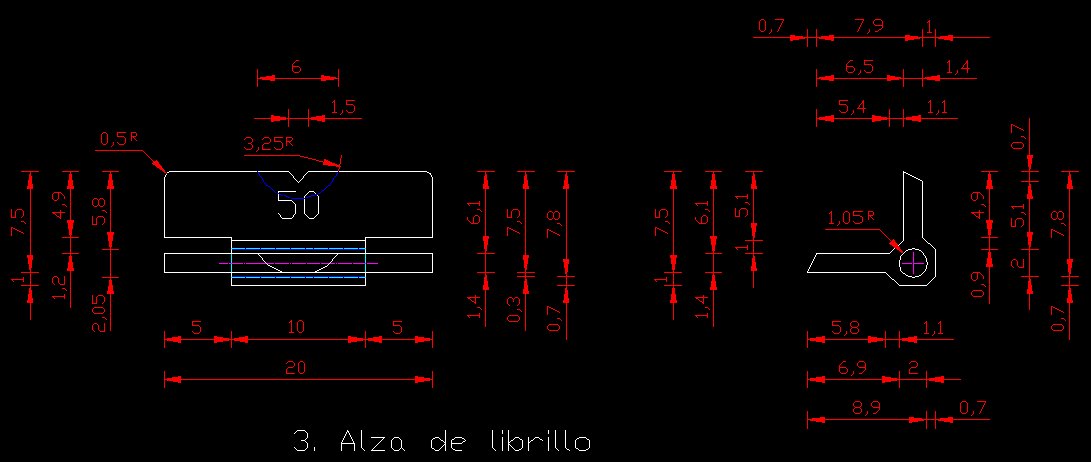

3. Alza de librillo

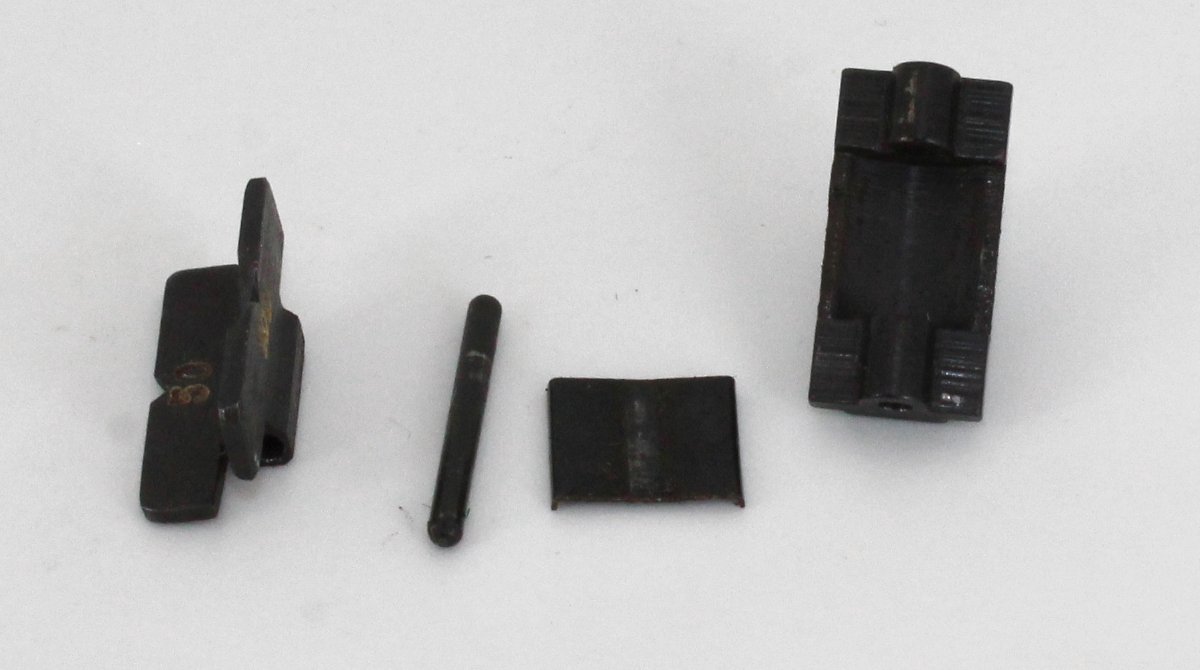

Alza de librillo, pasador del alza, muelle de lámina y parte superior del suplemento del pie de alza.
Las dos orejillas con taladro del suplemento junto con la que presenta el alza atravesadas por el
pasador constituyen la charnela del giro del alza.
|

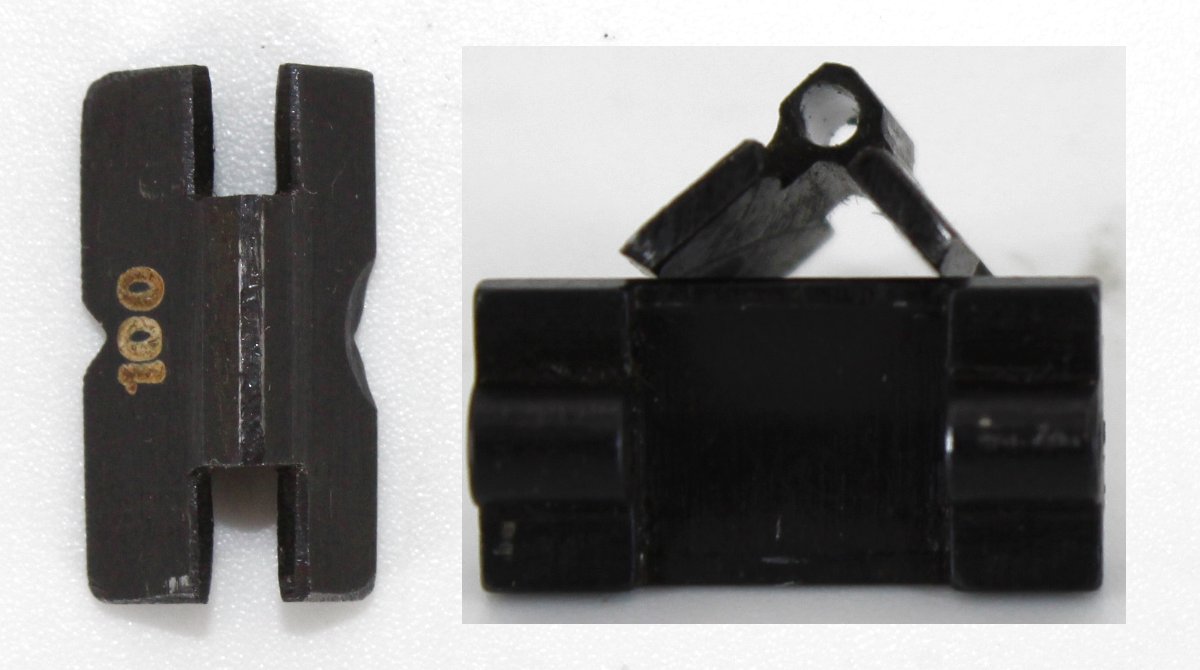

Vista inferior del alza y vista lateral. Se puede ver que la parte exterior del cilindro hueco que contiene el pasador que
hace de eje, en lugar de ser cilíndrica es prismática, esto permite mantener fijo el alza una vez seleccionada la posición para
el alcance del disparo.
|
|

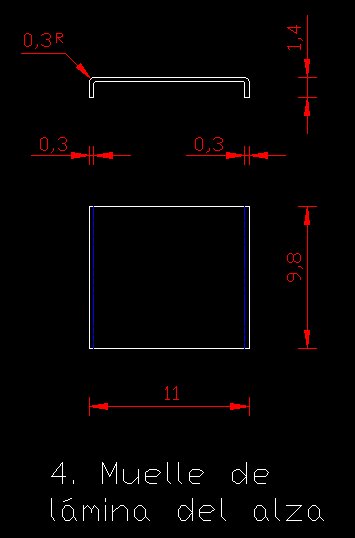

4. Muelle de lámina del alza

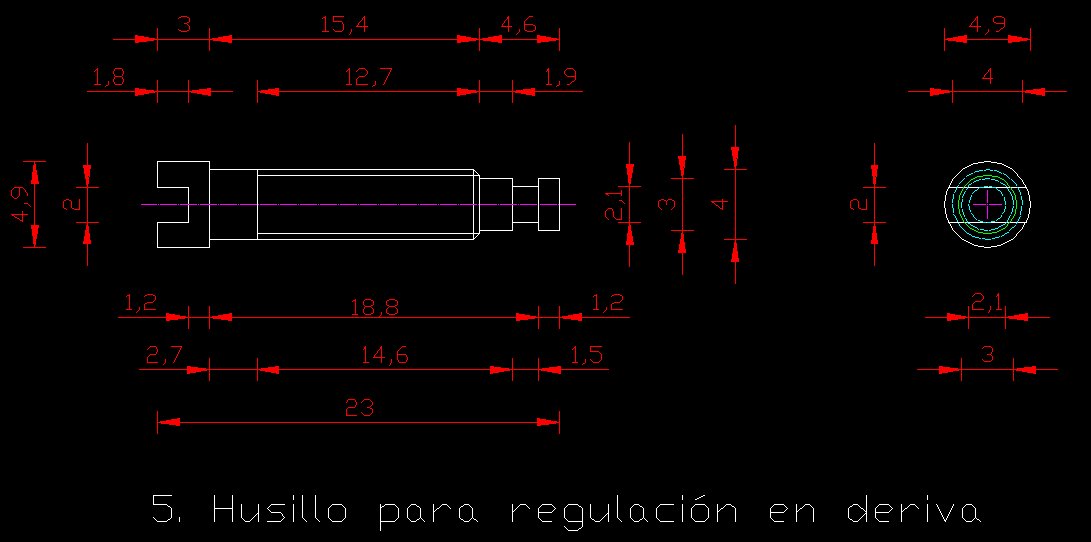

5. Husillo de regulación en deriva

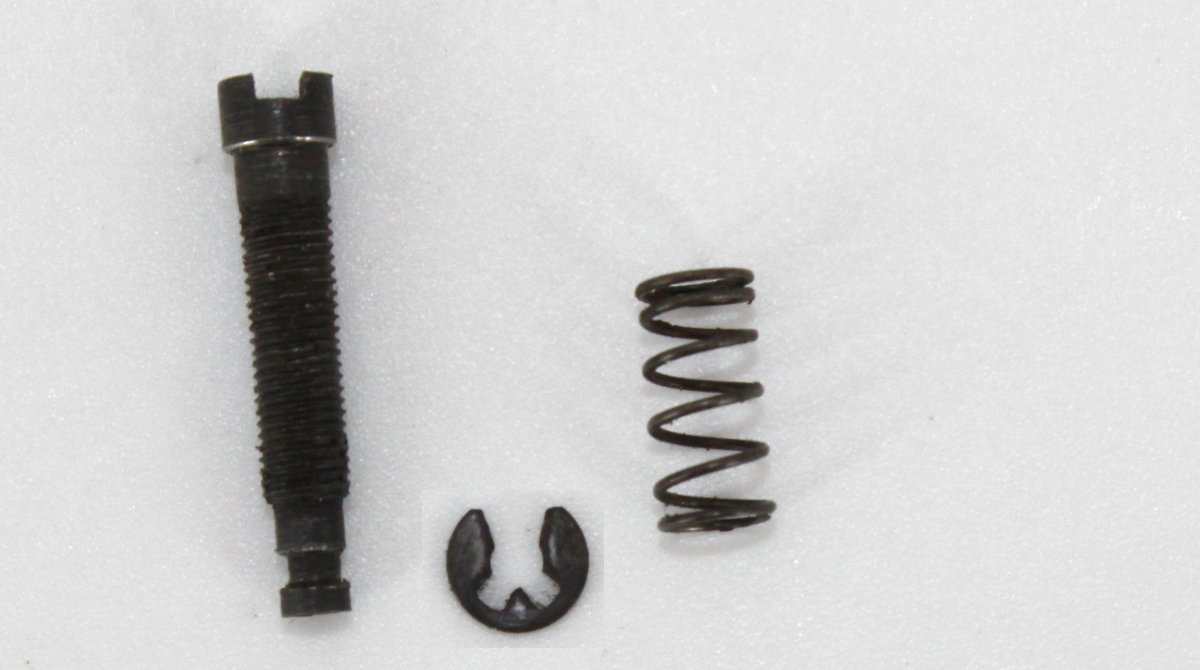

Husillo (M4x0,5x20), arandela elástica de retención del husillo y muelle helicoidal del husillo (o del suplemento del pie de alza). El muelle
helicoidal se utiliza para el apriete del tornillo –husillo–, su función es mantener la tensión de precarga en la unión roscada y
evitar que el husillo se afloje por vibraciones o dilataciones térmicas. El desplazamiento lateral del husillo está impedido por
la arandela de retención que une el husillo con el pie de alza, el empuje ejercido por el muelle helicoidal sobre la parte
inferior roscada del suplemento del pie de alza aumenta la fricción en los hilos de la rosca impidiendo el movimiento libre.
|
|

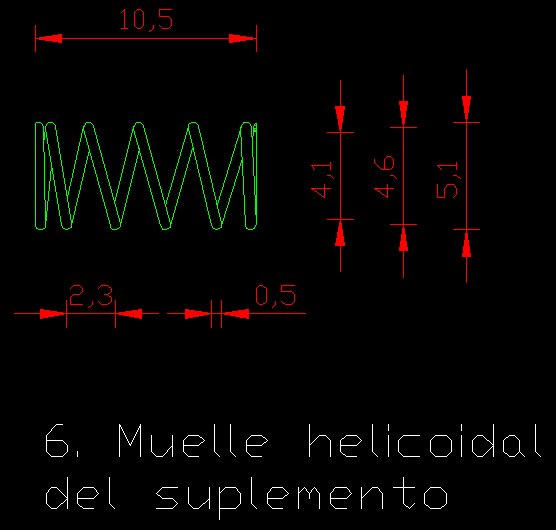

6. Muelle helicoidal del suplemento del pie de alza

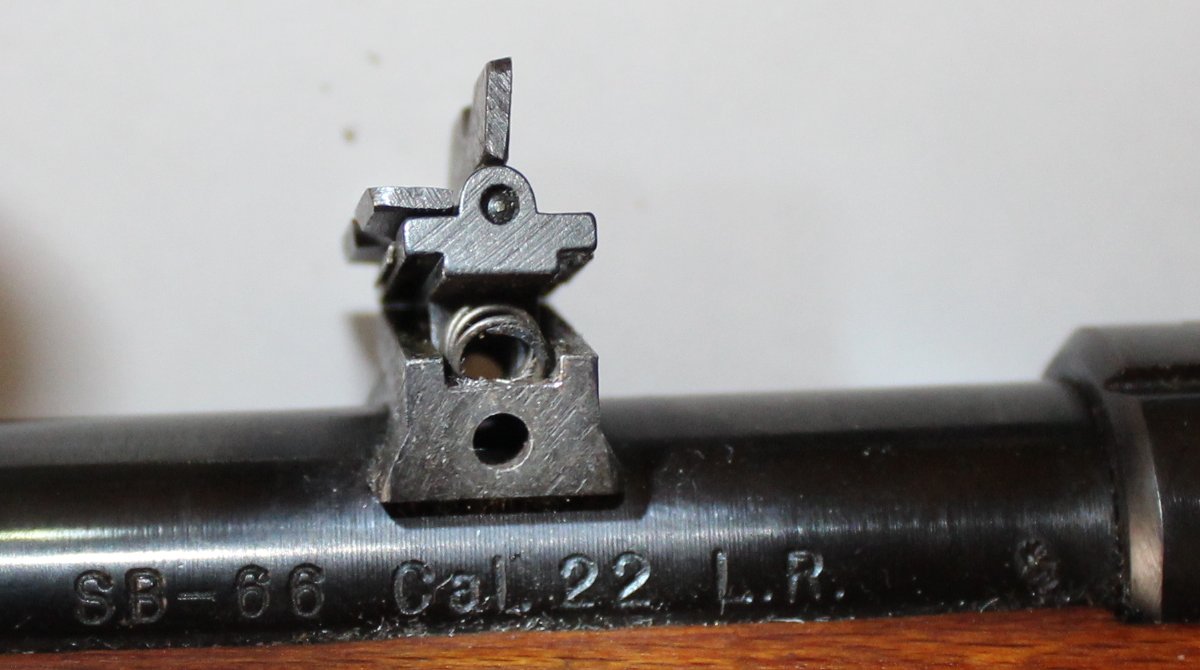

En la imagen se ha retirado el husillo y desmontado parcialmente el suplemento del pie de alza, se puede apreciar la precarga
del muelle helicoidal así como su posición dentro del pie de alza.
|

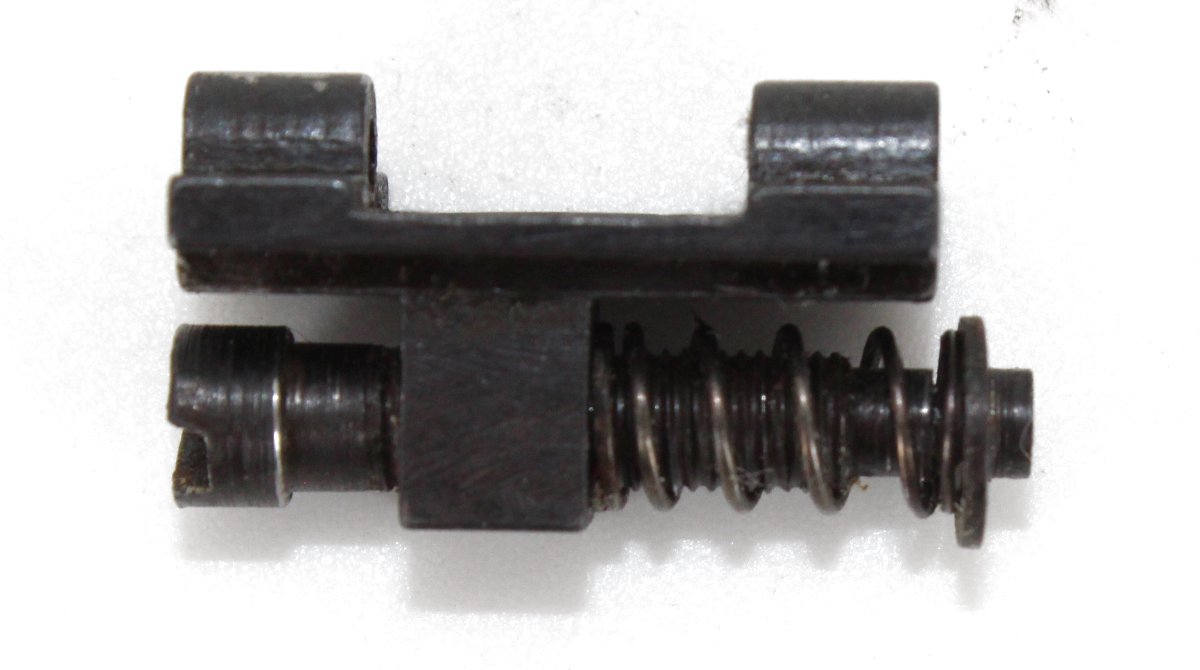

Suplemento del pie de alza, husillo, muelle helicoidal y arandela de retención.
|
|

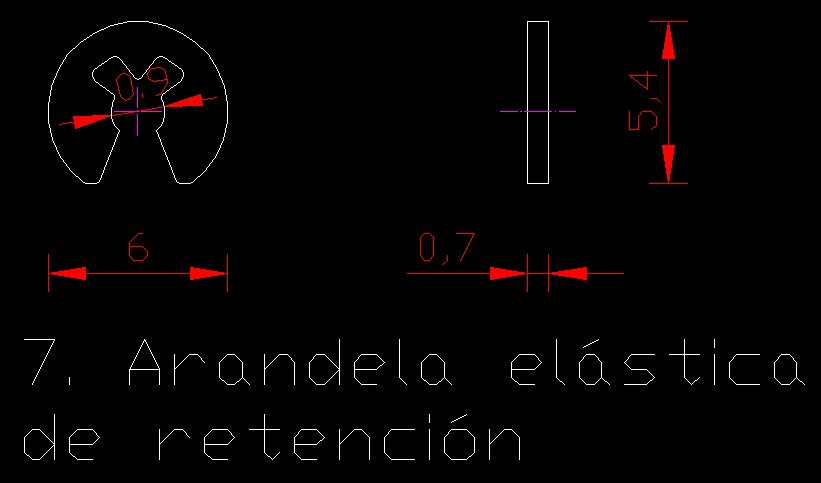

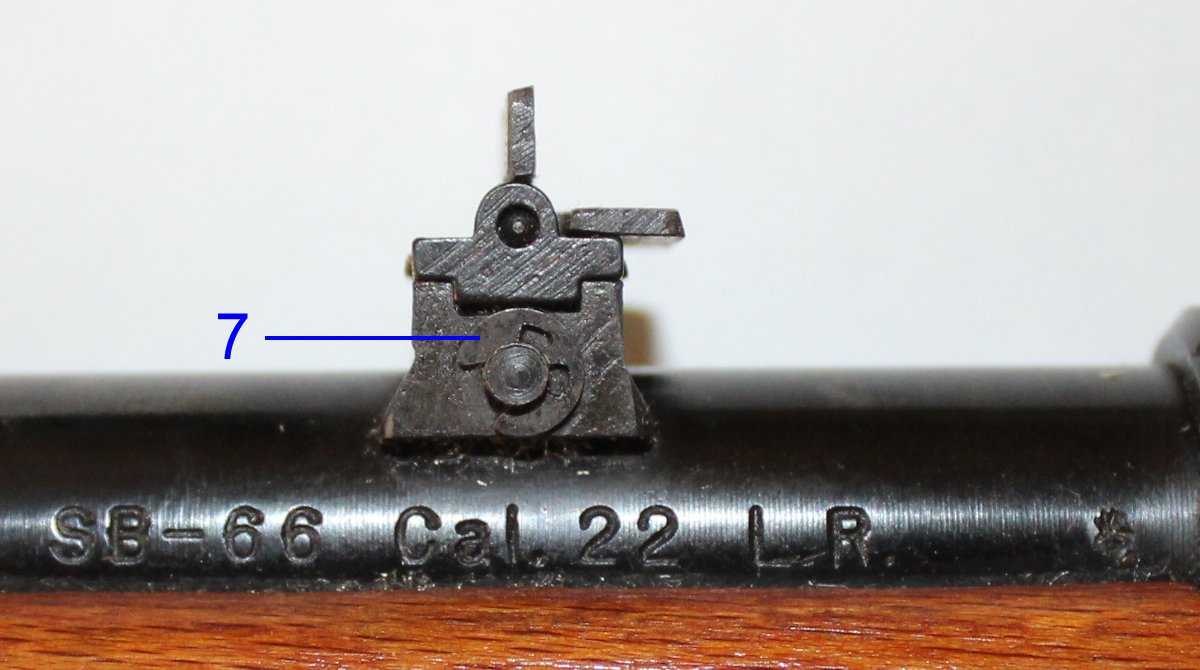

7. Arandela elástica de retención del husillo

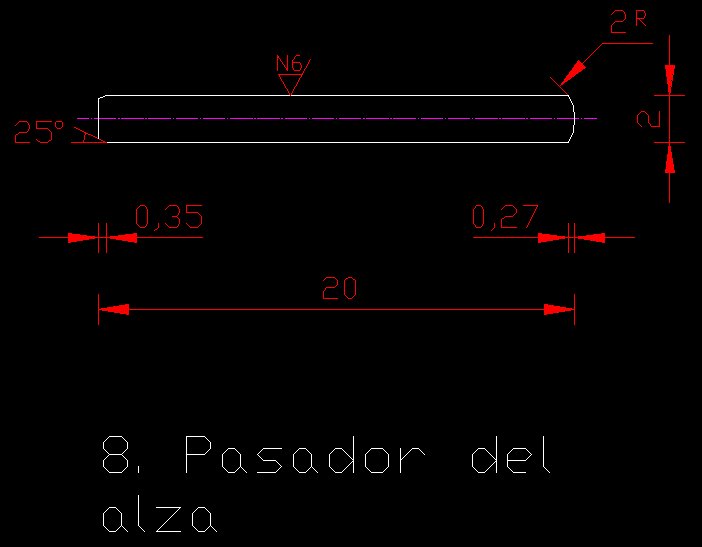

8. Pasador del alza
Ir a principio de página
D. Funcionamieno combinado del mecanismo
.
|

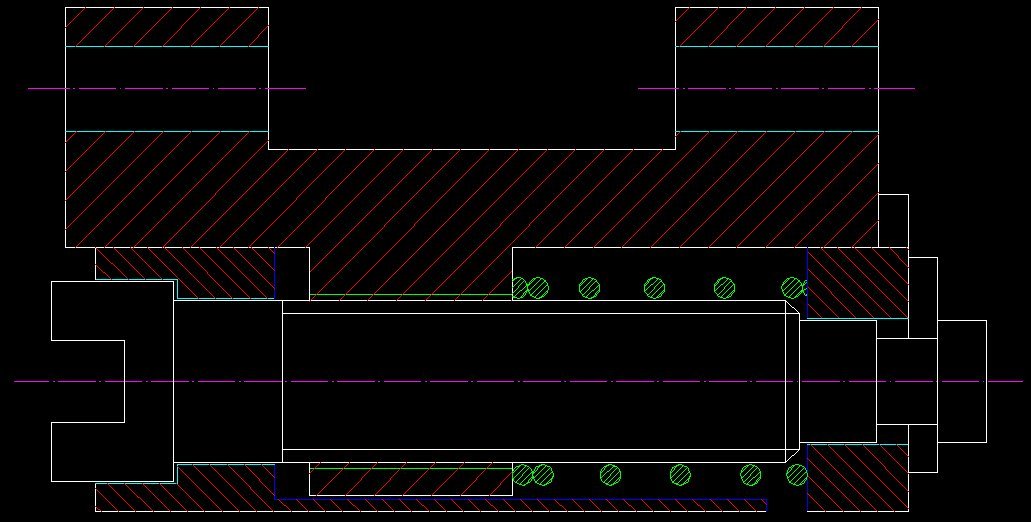

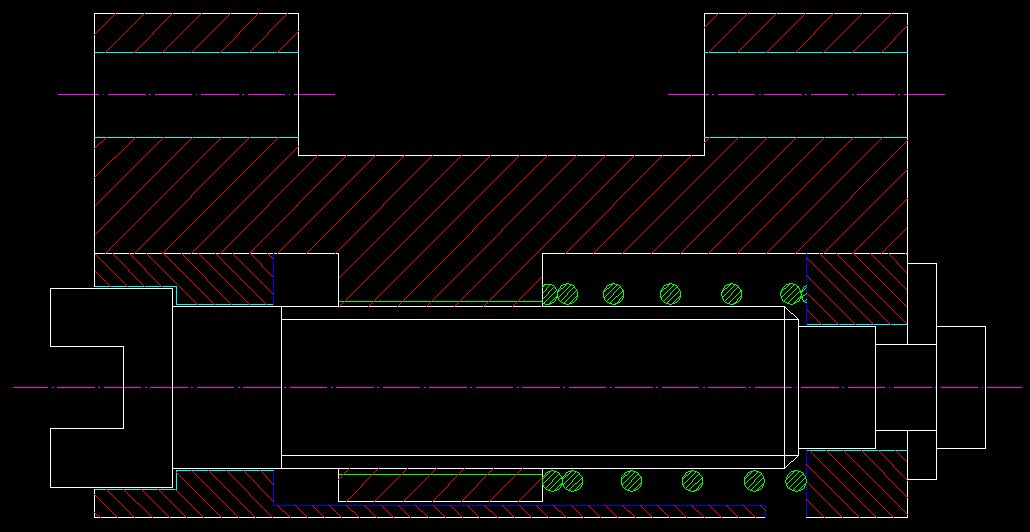

En la imagen inferior se aprecia el desplazamiento del suplemento del pie de alza por la acción del husillo sobre la parte roscada
del suplemento.
|
